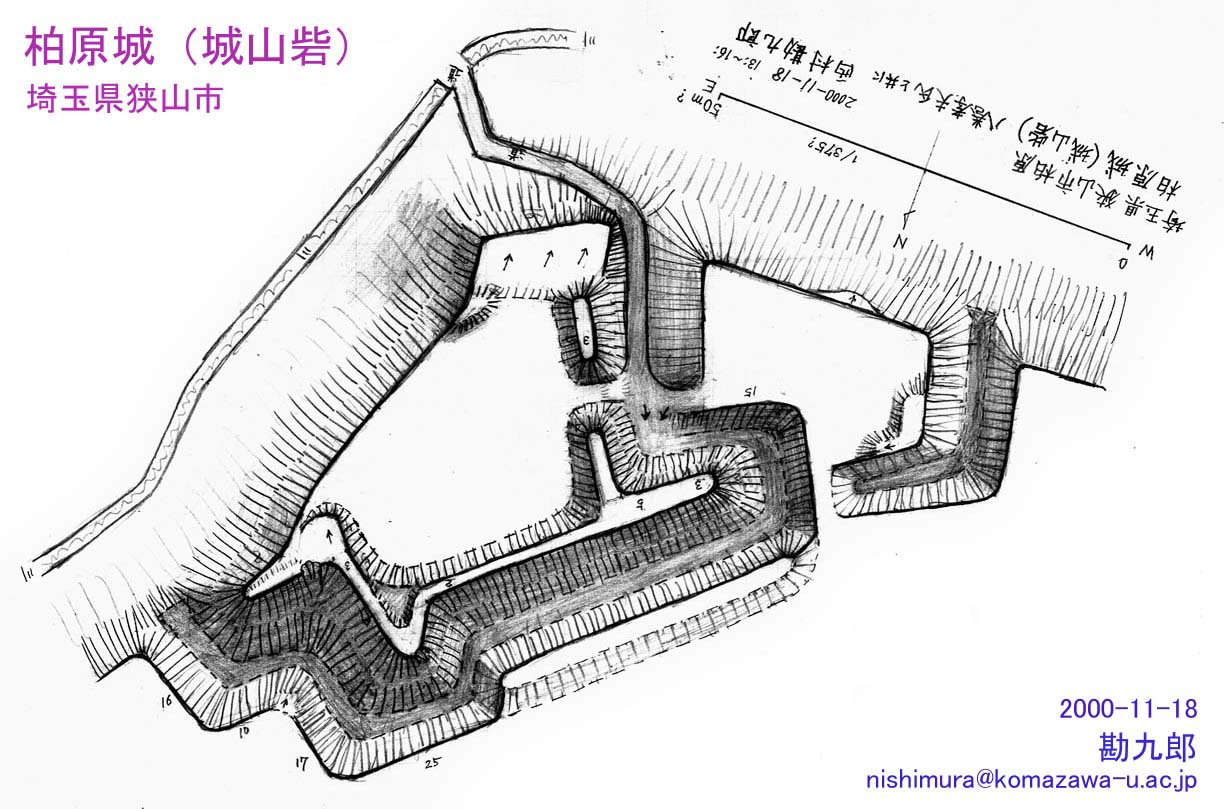

柏原城（城山砦）の縄張り図

更新 2000-11-20
ほぼ原図の大きさです．約 1/375． （１格子幅＝５歩で描きました．つまり，5 歩 ＝ 75cm×5 ＝ 3.75m　→　図上の 1cm）

　３回目に描いた縄張図です．歩測だけで計測しました．
　使用したものは、スケッチブック（“Section 10”という 1cm 罫の方眼紙）、消ゴム付きシャープペンシル、 方位磁石だけです．定規も尺も使っていません（右上のスケールは除く (^^;）．
　２回だけ、持っていたコンパスを使いました． コンパスは、方眼紙に対して斜めの長い距離を置くのに使いました．

スケッチ終了後に八巻孝夫師匠のご教示を受けて直した点：
  1. 堀底の位置を外側にずらした．
  2. 主郭土塁内側の斜面を短くした．
  3. 北部（下）櫓台の内側のえぐれを描き足した．
  4. 北東（左）端の横矢掛の付根部の崩落（記入漏れ (^^;）を描いた．
  5. 堀の北東部外側の出っ張りを崩れに直した．（ここから搦手木橋への道があったか？）
  6. 主郭（左側の郭）虎口の登り坂を２段にした（下の段は木橋の台か？）．

まだ不充分な点：
  1. 堀外側（下）の土塁(?) の外側と内側の斜面の比高差の描写が不充分．
  2. 城外部の道路や住宅などがない（３時間でも不足）．
  3. その他細かな点は省略．(^^;)

縮尺を 1/1000 にしたもの　………　多くのＰＣでは 1/1000 ですが，システムによっては多少変動します．
